Anicam Gravure QC

Anican 3D Rotogravura

Controle de qualidade dos cilindros

O AniCAM Gravure QC foi desenvolvido para impressoras de rotogravura onde o gerenciamento e o controle de qualidade dos cilindros são desejados.

Em particular para o registro interno de dados do cilindro, condição durante o uso e para permitir o planejamento financeiro para recondicionamento ou substituição. Usado durante o processo de fabricação para controle de qualidade, o AniCAM com Gravure QC e CMS pode garantir a abertura, a profundidade e o volume corretos, evitando inconsistências no cilindro.

Para Impressoras, saber a condição e o desgaste de cada cilindro no estoque permite que a impressora programe para reforma ou substituição, ajudando a fornecer melhores delta's e, consequentemente, menos tempo de configuração da impressora e menos desperdício.

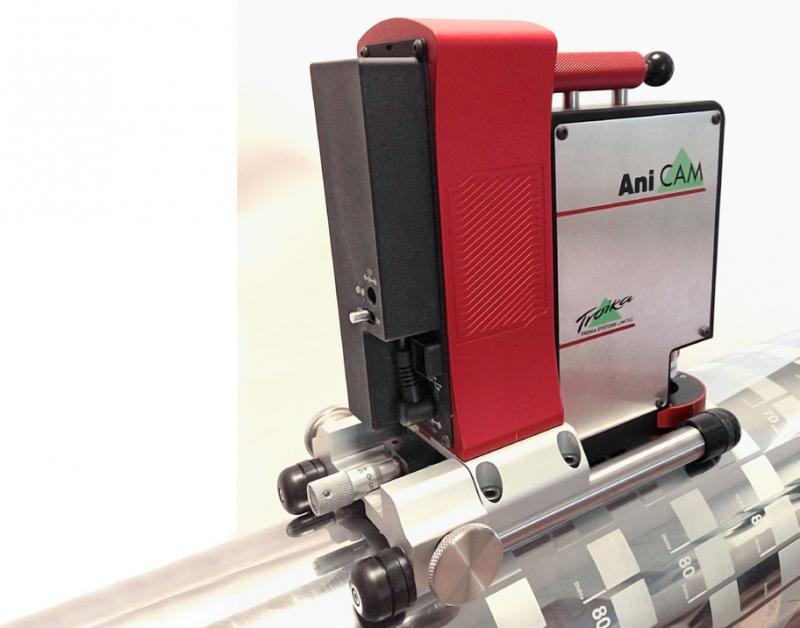

AniCAM HD ™️

AniCAM HD ™️ recebeu uma grande atualização na tecnologia de digitalização para melhorar a experiência do usuário, com velocidades de varredura mais altas, automatizando funções e o aumento operacional permitem que o AniCAM HD ™️ atenda às crescentes demandas de precisão e facilidades de uso exigidas por usuários hoje em dia. O objetivo da Troika é ser o padrão para medição volumétrica do anilox e trabalha em estreita colaboração com as principais organizações científicas de pesquisa, grandes grupos de convertedores e fabricantes de anilox, para que se possa ter certeza de que o AniCAM HD ™️ atenderá ou mesmo excederá as necessidades do negócio.

As melhorias em relação às versões anteriores do AniCAM e HD diferem em 7 áreas principais:

  • Tecnologia PIXELOC ™️,
  • Sensor de imagem HD- Alta Resolução 1024 x 768
  • Feedback do usuário através do display LED,
  • Indicador de status de energia da bateria,
  • Aprimorado design ergonômico,
  • Velocidades de leitura mais rápidas,
  • Novo sistema de iluminação.

 PIXELOC ™️ é a marca comercial da Troika Systems AniCAM e é um Sistema de feedback posicional de loop fechado HD ™️. Para todos os sistemas de medição é importante saber que, quando uma medição é concluída, os dados são com base em um movimento de um ponto de dados conhecido. Devido a resolução do AniCAM, isso nunca foi um problema, mas observou-se que aprimorar este aspecto do AniCAM permitiria à Troika corresponder mais de perto as medições AniCAM-para-AniCAM, “interoperabilidade” e geometrias de células mais complexas. Tradicionalmente, usa-se um motor de passo capaz de se deslocar a 1 mícron por etapa no AniCAMs V7. O AniCAM HD ™️ com PIXELOC™️ usa um sistema de feedback de circuito fechado que permite uma precisão de 0,25 mícron, garantindo que, quando executar as medições, será capaz de capturar cada detalhe. Esta tecnologia que é patenteada, permite que cada AniCAM HD ™️ seja idêntico e pode ser confiável para fornecer resultados consistentes ano após ano, PIXELOC ™️ está disponível apenas no Novo AniCAM HD ™️.

Anican + GRAVURE QC APP

  • Medição da profundidade de gravação
  • Medição da largura da parede celular
  • Medição da abertura da célula gravada
  • Medição da lineatura (20 – 200 lpc)
  • Medição da largura dos canais
  • Medição de ângulo do diamante de gravação
  • Medição da capacidade volumétrica
  • Relatório em 2D/3D de todas as medições
  • Average mode, faz varias medições na mesma posição ou varias inserções para média automática
  • Analise comparativa entre gravação teórica (abertura x diamante) e gravação realizada (3D)
  • Relatórios de inventário de cada cilindro gravado
  • Intaglio Plates Reading, leitura de chapas metálicas tipo Calcográfica e outras gravações químicas ou mecânicas.
  • Exportação da imagem 2D e informações para relatórios de terceiros ou planilhas tipo Excel
    Gravação do arquivo proprietário para analise posteriores em 3D
    Opcionais importantes para sua aplicação expecifica (Roto+flexo+Calco)

Software: Anicam Certification Package

Sistema indispensável para empresas que querem agilidade na recalibração ou recertificação do aparelho. O software automaticamente recalibra todos os sensores e motores, checa os circuitos e interativamente certifica as lentes e zooms por meio de uma referencia padrão, de esferas de aço e micro-linhas (Eixos X,Y,Z), finalmente se todo o sistema esta compatível, emite automaticamente um laudo de re-certificação no padrão ISO. Não necessita enviar o aparelho a fabrica para calibração/re-certificação.

Comparation Report
- Relatório: do tipo Antes/Depois.
